涡凹气浮设备和溶气气浮机设备的构造及其工作过程
涡凹气浮设备未经处理的污水首先进入回收机进行预处理，通过筛分过滤得到初步净化，回收的纤维及副产品可回用；处理后的污水泵送或自流至气浮机，并加入适当的絮凝剂凝聚。涡凹曝气机是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气被吸入水中，微气泡随之产生，并螺旋型上升到上面，空气中的氧气也随着进入了水中。
由于气水混合物和液体之间压力不平衡，产生了一个垂直向上的浮力，将纤维悬浮物带到液面。
涡凹气浮设备和溶气气浮机设备的构造及其工作
涡凹气浮设备上浮在水面上的纤维悬浮物连续地被刮泥机清除，刮泥机沿着整个液面运动，并将悬浮物从气浮槽的进口端推到出口端，通过倾斜的金属板落入螺旋推进器，将所收集的污泥送入污泥处理机或直接回收。净化后污水在排放前先经金属下方的出口进入溢流槽，溢流用来控制气浮槽的水位，以确保槽中的液体不会流入污泥排放管道内。
涡凹气浮设备和溶气气浮机设备的构造及其工作
开放的回流管道从充气段沿气浮槽底部伸展，气浮机会在有回流管的池底形成一个负压区，这种负压作用会使污水从池子的底部回流至充气区，然后又返回气浮段。
这个过程确保了在没有流量的情况下，气浮仍不断进行。
溶气气浮机设备的工作过程
溶气气浮机设备的工作过程
溶气气浮机设备是采用新型高效的溶气设备——微气泡发生器，代替传统的引气设备向水中溶气，并在气浮区域内安装若干斜管组，包括箱体、刮渣机、螺旋出料机共同组成一个完整气浮净水装置。
理论上讲，气浮的处理效果与停留时间是没有直接联系的，而只与气浮面积有关，如果将水深H的气浮区减少为水深H/10，那么气浮距离和停留时间都将缩小10倍，这就是著名的“浅池理论”。
气浮区加入斜管的目的是增大气浮面积，大大降低了雷诺系数，使气浮避免在紊流状态下进行，制造良好的层流状态，达到浅层气浮的效果。
同理，当悬浮物的密度大于1时，由于安装了斜管组，就会产生浅池沉淀的效果，从而使沉淀在紊流条件下进行。粒径教大、比重教大的不易上浮的污染物质就会集中到集泥区里，达到净水的目的。

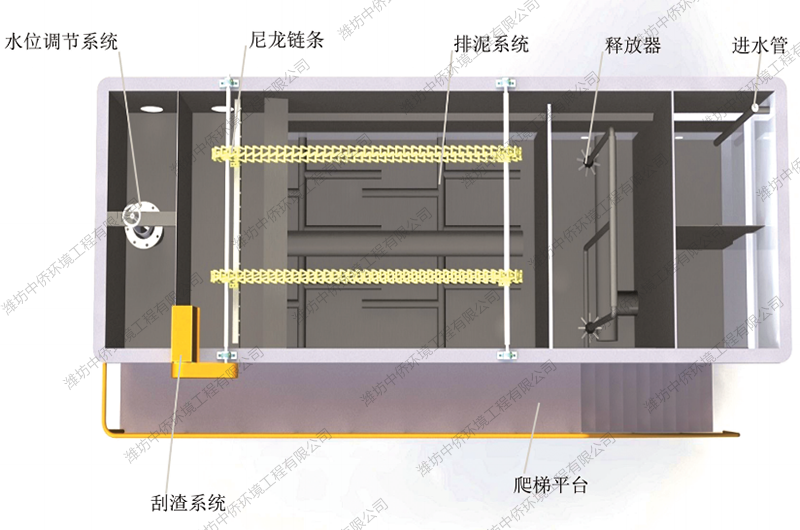

溶气气浮机设备构造
溶气气浮机设备构造

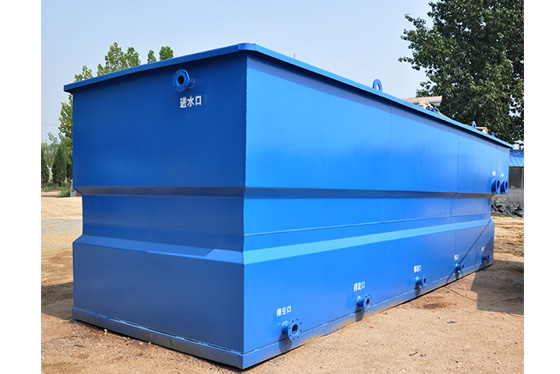

溶气气浮机设备的结构
