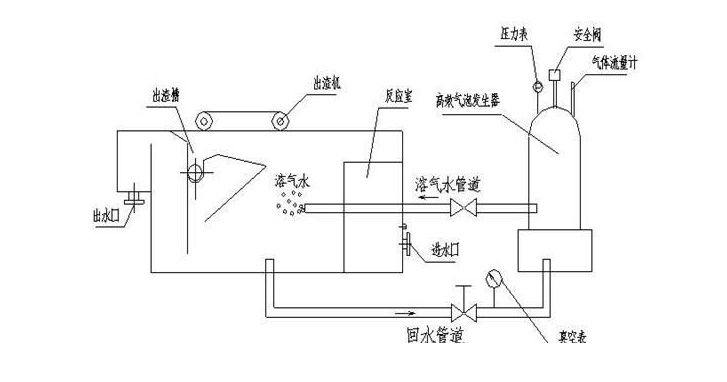

气浮机结构图

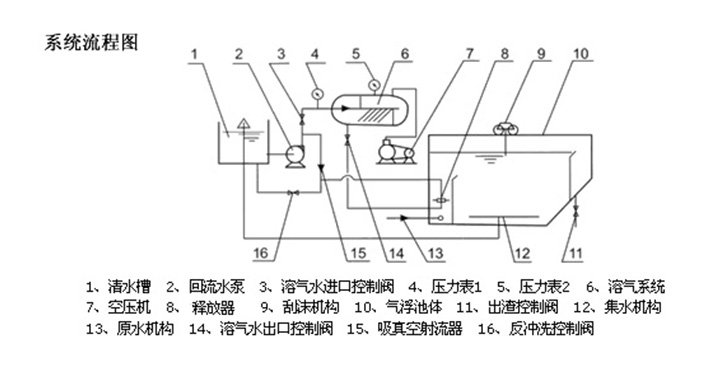

气浮机处理流程结构图
溶气气浮机的结构图说明：
（1）气浮槽：气浮槽是气浮机的撤底和核心，内部结构由释放器、均布器、污涨管、出水管、污泥槽、刮泥板操作系统等组合而成。释放器放置于气浮机中央部位，生产微小气泡的关键设备。溶气罐来的水溶液气水在这儿与废水完全混合，忽然释放出，形成强烈搅动和涡流，生成直经为20-80um的微小气泡，进而黏附于水中的絮凝体升高，清水完全分离开来。
（2）溶气操作系统：溶气操作系统撤底有溶气罐、储气罐、空压机、高压泵组合而成，溶气罐是操作系统中关键的的部分，其效果便是达到和空气的完全接触到，加快空气充分均匀溶解。它是一个密闭抗压钢罐，内部结构说明有挡板、隔套，能够 加快空气和水环境的扩散、传质环节，提升溶效率。
（3）制剂罐：撤底效果是充分均匀溶解存储药剂，这其中两个为充分均匀溶解罐，带有搅拌设备，除此之外两个为制剂储罐，体积随处理水平大小而工作能力。
